雙環滲透儀 試坑法雙環注水裝置

一、實驗目的和意義

雙環法試驗是野外測定包氣帶非飽和松散巖層的滲透系數的常用的簡易方法，試驗的結果更接近實際情況。利用這個試驗資料研究區域性水均衡以及水庫、灌區、渠道滲漏量等都是十分重要的。

二、實驗方法

野外測定包氣帶非飽和松散巖層的滲透系數Z常用的是試坑法，單環法和雙環法。其中雙環法的精度Z高。

三、實驗原理

在一定的水文地質邊界以內，向地表松散巖層進行注水，使滲入的水量達到穩定，即單位時間的滲入水量近似相等時，再利用達西定律的原理求出滲透系數（K）值。

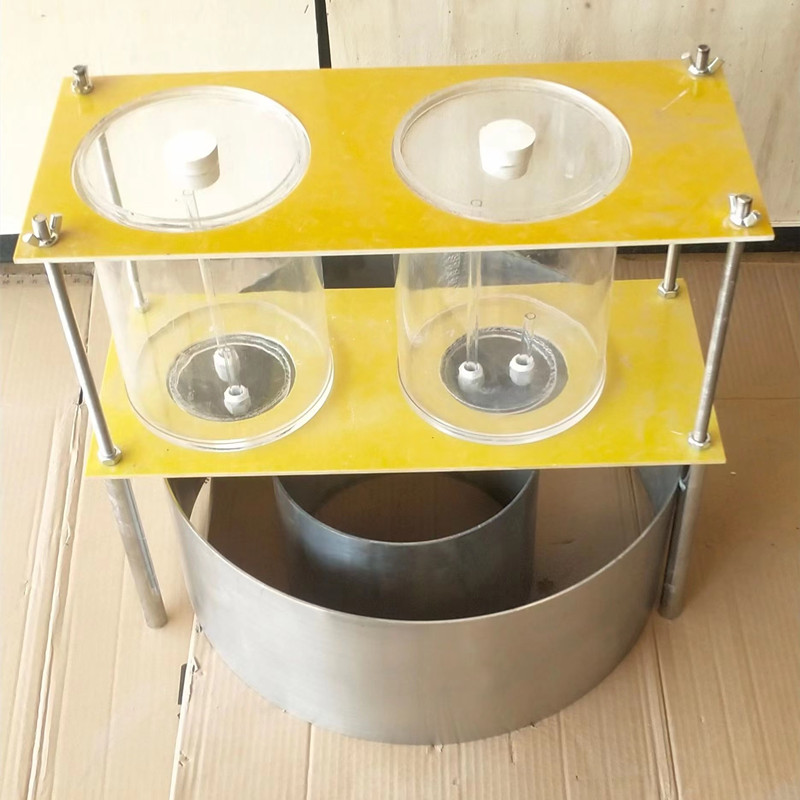

在坑底嵌入兩個高約150mm，直徑分別為226mm和452mm的鐵環，試驗時同時往內、外鐵環內注水，并保持內外環的水柱都保持在同一高度，以0.1m為宜，由于外環滲透場的約束作用使內環的水只能垂向滲入，因而排除了側向滲流的誤差，因此它比試坑法和單環法的精度都高。

四、實驗儀器

雙環、鐵鍬、尺子、水桶、膠帶、橡皮管

五、實驗步驟

（1）選擇試驗場地，Z好在潛水埋藏深度大于5m的地方為好。如果潛水埋深小于2m時，因滲透路徑太短，測得的滲透系數不真實，就不要使用滲水試驗。

（2）往內、外鐵環內注水，并保持內外環的水柱都保持在同一高度，以0.1m為宜。

（3）按一定的時間間隔觀測滲入水量。開始時因滲入量大，觀測間隔時間要短，稍后可按一定時間間隔比如每10分鐘觀測一次，直至單位時間滲入水量達到相對穩定，再延續2～4小時即可結束試驗。

六、注意事項

（1）隨時保持內外環的水柱都保持在0.1m的同一高度。

（2）向供水瓶注水時，做好水量轉換的換算

雙環滲透儀
