HLM-3型瀝青混合料理論z大相對密度儀用于真空法測定混合料理論z大相對密度，供瀝青混合料配合比設計、路況調整或路面施工質量管理計算空隙率壓實度等使用。不適用于吸水率大于3％的多孔性集料混合料。

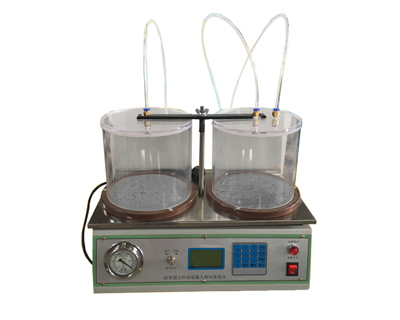

HLM-3型瀝青混合料理論z大相對密度儀構造：本儀器由機架、抽氣真空泵、震動器、空氣閥、真空表、真空容器及控制電器等組成，使用方便簡捷，能同時進行兩個試樣平行試驗。

HLM-3型瀝青混合料理論z大相對密度儀技術參數：

電源：220V±10％   50HZ

容器容積：4300ml×2只

抽氣真空泵：120W

壓力范圍：0-100Kpa

振動功率：30W

HLM-3型瀝青混合料理論z大相對密度儀使用方法：

1、將試驗前準備好的混合料試樣按規定數量放入容器內，加入適量規定溫度的水使試樣全部浸沒，水量不宜過多，以防吸入真空泵內損壞真空泵。

2、將負壓容器放入震動臺定位圈內，蓋好容器上蓋，應使容器邊沿與上蓋槽內膠圈完全接觸，以防抽氣時外界空氣進入容器內。

3、將放氣閥關閉，（向右旋不漏氣即可）打開電源開關，（開關燈亮）按下抽氣/停止按鈕，真空泵開始抽取負壓，當負壓表指示負壓為97.3Kpa（0.973mKpa）時，按下抽氣/停止按鈕，真空泵停止工作。保持此壓力15分鐘后（抽氣時不應開啟震動裝置），按下震動按鈕儀器震動臺開始震動，震動方式有兩種，一種是連續震動，另一種是間斷震動即震動、間斷、再震動循環工作，停止震動時可再按下震動/停止按鈕，振動臺停止震動。

4、試驗中如出現真空壓力不夠時應檢查各部件之間連接是否嚴密。

瀝青混合料理論z大相對密度儀依據公路工程瀝青及瀝青混合料試驗規程（ＪＴＪ052-2000）中Ｔ0711-1993制造生產。

HLM-3型瀝青混合料理論z大相對密度儀注意事項：

1、儀器使用前應檢查真空泵內潤滑油是否到位，如油量不足或油質變質時應及時加注或換油（32號機械油）。真空泵嚴禁無油運行。運行時嚴禁堵塞排氣口

2、容器內放入試樣后水位z高應低于容器上邊沿以下3cm。防止水吸入真空泵內造成潤滑油變質損壞真空泵。

3、真空泵抽取負壓時如真空壓力表無壓力指示，應關機查明原因后再開機。真空泵在長期無負壓情況下工作容易損壞。
