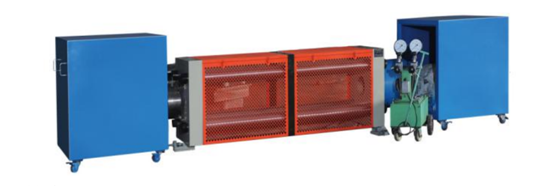

MGW- 10000  型微機控制靜載錨固性能試驗機

技術方案書

本方案書以下列標準為依據進行企劃：

? GB/T14370-2007 《預應力用錨具、夾具和連接器》

? JT329.1-1997 《公路橋梁預應力鋼絞線用 YM 錨具、連接器規格系列》

? JT329.2-1997 《公路橋梁預應力鋼絞線用錨具、連接器試驗方法和檢驗規則》

一 、 項目簡介

預應力技術在我國應用日益廣泛，特別是近幾年來，高速鐵路、橋梁、水利及電力等基礎設施建設規

模不斷擴大，鋼絞線類預應力筋及配套夾具、錨具、連接器的應用越來越廣泛。因此，對這類產品的質量

檢測越來越受到人們的關注。這類產品不僅要做鋼絞線的力學性能檢測，還要做錨具、夾具、連接器的錨

固性能檢測，MGW-10000kN 微機控制靜載錨固性能試驗機專用于錨具、夾具的靜載錨固性能檢測。

二、MGW- 10000  型微機控制靜載錨固性能試驗機主要功能特點

1. 主要用途與適用范圍

本試驗機專用于預應力夾具、錨具的靜載錨固性能測試，可以檢測鋼絞線錨具組裝件靜載錨固效率系

數

a 及達到實測極限拉力時的總應變apu?、 ，該試驗機主要應用于夾具、錨具生產企業、公路建設、建工質檢站等單位，進行質量檢測和科學研究使用。

2. 性能特點

1) 本系列產品設計合理、使用方便、測量和控制精度高。采用電液伺服閉環來實現等速加載及保載的試

驗過程控制，確保加載速率平穩可靠，提供了保載精度，避免了人為因素對試驗結果的影響。該系統

具有大噸位的加荷機構及力值自動檢測系統，能滿足靜載錨固性能測試要求，該系統采用微機自動控

制、自動采集、存貯、處理試驗數據，在試驗過程中計算機屏幕實時顯示試驗曲線，檢測力值與位移

的變化，自動計算內縮量并打印試驗曲線和試驗數據。

2) 本機是機械、電氣、液壓、計算機一體化產品，主機采用液壓加載方式對錨具組件施加試驗力、試驗

力大小由傳感器測量、測控卡進行數據采集、計算機屏幕顯示試驗力和試驗曲線。

3) 該機可以嚴格按照國家標準中相關規定對錨具、夾具進行質量檢測。電氣測量與軟件數據處理部分均

采用了當代先進技術，具有較高的技術水平，產品性能穩定、可靠。

三 、技術參數

序號        項目名稱                       技術參數

1           z大試驗力                     10000kN

2           測量范圍                       4％-100％FN

3           試驗力準確度                  測量范圍內，示值：±1%

4           拉伸距離（不含活塞行程）        3500mm

5           活塞行程                       200mm

6           活塞位移測量范圍               0-200mm

7           活塞位移測量精度               0.1mm

8           活塞位移測量準確度             ±1%

9           試驗力分辨力                   0.025kN

10          外形尺寸                  3740mm×1130mm×1460mm

11          重量                        約 5000kg

12          重復性                        ±0.5％

13          相對分辨率                    ±0.5％

14          系統軟件                      中文 Windows
